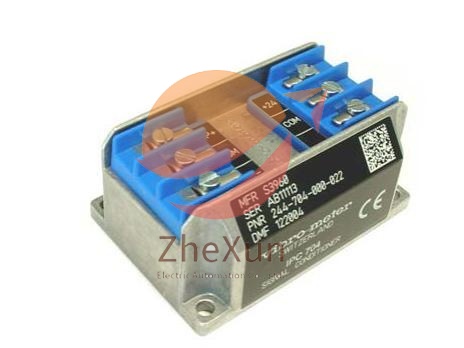

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 Mô hình bộ điều hòa tín hiệu

Bộ điều hòa tín hiệu

mục không.:
IPC704 244-704-000-0
thời gian dẫn:
2-3days
quỹ đạo sản phẩm:
Switzerland
thanh toán:
T/T
điều kiện:
new

Thông tin chi tiết sản phẩm

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 TÍNH NĂNG

Từ dòng sản phẩm Vibro-Meter®
Đối với máy đo gia tốc áp điện CAxxx và cảm biến áp suất động CPxxx
Bộ lọc thông cao và thông thấp có thể cấu hình
Dải tần số: 0,5 Hz đến 20 kHz
Bộ tích hợp tùy chọn để tạo ra đầu ra tốc độ
Dòng điện 2 dây tùy chọn hoặc 3 dây truyền tải điện áp
Được chứng nhận để sử dụng trong môi trường có khả năng nổ
Có nhiều tùy chọn cài đặt có sẵn

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 MÔ TẢ

Bộ điều hòa tín hiệu IPC704 chuyển đổi tín hiệu dựa trên điện tích từ bộ chuyển đổi dựa trên áp điện thành tín hiệu dòng điện hoặc điện áp. Tín hiệu dòng điện hoặc điện áp này được truyền đến thiết bị điện tử xử lý thông qua cáp truyền 2 dây hoặc 3 dây tiêu chuẩn.
Kỹ thuật điều chế hiện tại cho phép truyền qua khoảng cách lên đến 1 km. Cần có một đơn vị phân tách điện GSI cho cấu hình này.
Mạch điện tử của bộ điều hòa tín hiệu IPC704 được tích hợp vào vỏ nhôm đúc. Bộ điều hòa tín hiệu có thể định cấu hình
bộ lọc thông cao và thông thấp và bộ tích hợp tùy chọn để cung cấp đầu ra tốc độ. Hơn nữa, bộ lọc RFI bảo vệ đầu vào và đầu ra khỏi nhiễu tần số vô tuyến và các ảnh hưởng điện từ khác.

THÔNG SỐ KỸ THUẬT IPC704

Nhiệt độ

Hoạt động: −30 đến +85 °C
Bảo quản: −40 đến +85 °C
Độ ẩm: Tối đa 95% không ngưng tụ.
Lưu ý: Đối với hoạt động trong môi trường ẩm ướt, nên cân nhắc tùy chọn đặt hàng A3 (phiên bản đóng hộp).
Xếp hạng bảo vệ: IP40
Độ rung: 2 g đỉnh giữa 10 và 500 Hz
Gia tốc sốc: đỉnh 15 g (nửa sin, thời gian kéo dài 11 ms)
Điện áp: 18 đến 30 VDC
Dòng điện: 25 mA (tối đa)

Truyền tải dòng điện 2 dây

Tín hiệu động: Tối đa ± 5 mA đỉnh
Dòng điện đứng yên: 12 mA ± 0,5 mA
Kết nối điện: +24 V = “+”, COM = “−”
Độ nhạy đầu ra: Xem thông tin Đặt hàng trên trang 12
Dải động tối đa: Độ nhạy đỉnh/đầu ra 5 mA

Truyền điện áp 3 dây

Tín hiệu động: Tối đa ± 5 V đỉnh
Điện áp đứng: 7,5 V ± 0,2 V
Độ nhạy đầu ra: Xem thông tin Đặt hàng trên trang 12
Trở kháng đầu ra: 750 Ω (cấu hình 3 dây)
Dải động tối đa: Độ nhạy đỉnh/đầu ra 5 V
